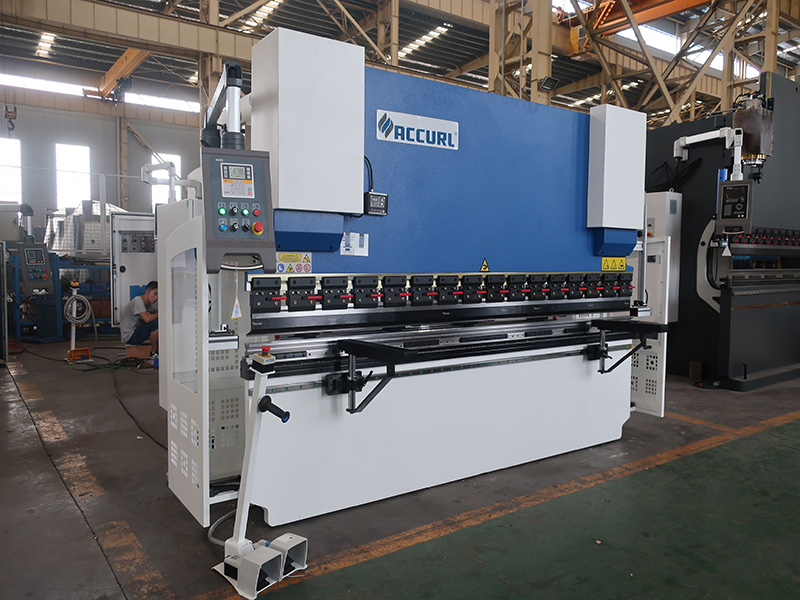

Toàn bộ cấu trúc
1. thép tấm hàn cấu trúc, truyền tải thủy lực, accumulator trở lại, toàn diện xử lý, rung toeliminate căng thẳng, độ bền cao và độ cứng tốt.
2. Hệ thống mô-men xoắn cơ khí đảm bảo việc đồng bộ hóa các xylanh.
3. Đột quỵ của thanh trượt và máy đo trở lại được điều chỉnh tự động bởi động cơ servo kép hoặc bộ chuyển đổi, và hiển thị trên mô-men xoắn CNC Cơ khí hoặc bảng điều khiển NC.
4. Nêm xiên có thể được chọn để cài đặt trên các khuôn trên có thể được điều chỉnh bằng tay hoặc tự động. Hệ thống bù thủy lực được lắp đặt dưới bàn làm việc.
Thiết bị tiêu chuẩn
1. 3 & 4- trục Delem DA52s chế độ lập trình điều khiển CNC.
2. Đồng bộ đầy đủ các trục Y1 + Y2 với hệ thống van thủy lực tỷ lệ và giám sát liên tục bằng hệ thống CNC đến độ chính xác +/- 0.01mm
3. Độ chính xác cao quy mô tuyến tính để đo độ sâu đột quỵ gắn trên khung bên chứ không phải là chùm trên cùng để ngăn chặn bất kỳ sự biến dạng nào về độ chính xác khi chùm chịu tải
4. Trục X & R được điều khiển bằng CNC theo tiêu chuẩn ballscrew backgauge với động cơ truyền động servo.
5. đèn bảo vệ
6. hai ngón tay backgauge micrometric dừng lại với điều chỉnh bên
7.Steel khối xây dựng khối
8. mạ crom mạ và mặt đất xi lanh
9. dài đột quỵ và kích thước chiều cao mở lớn
10. cao cách tiếp cận và tốc độ trở lại cho sản xuất uốn.
11. Euro phong cách nhanh chóng phát hành chủ sở hữu công cụ hàng đầu với trung gian bao gồm cả wedges cho crowning
12. 88 độ cắt cổ ngỗng công cụ hàng đầu
13. 4 cách cắt đa vee dưới công cụ
14.Double kiểm soát footswitch và mặt dây chuyền loại kiểm soát cánh tay.
15.AKAS laser dụng cụ bảo vệ
16. bảo vệ bên khóa liên động
17.Electrically interlocked đọc cửa truy cập
18. 2 cánh tay hỗ trợ trượt phía trước với thanh dẫn hướng tuyến tính để điều chỉnh bên và bánh xe tay để điều chỉnh chiều cao, dài 1000mm từ trung tâm vee của dụng cụ đáy.
19.Side guard là tiêu chuẩn đáp ứng các quy định CE.
Hệ thống điều khiển phanh báo chí CNC Delem DA52s:
Màn hình LCD màu VGA 1,6 inch (TFT)
2.Numerical, một trang lập trình
3. nhanh chóng, một trang lập trình
4.UP đến 4 trục (Y1, Y2 và 2 trục phụ)
5.CNC kiểm soát Crowning
6.USB, ngoại vi interfacing
7.Tool / tài liệu / thư viện sản phẩm
8.Servo, biến tần và điều khiển AC cho trục backgauge.
Mô hình phanh ép thủy lực | ||||||||
Mô hình | Sức ép | Thời gian làm việc | Khoảng cách | Họng sâu | Tối đa Độ dài nét | Tối đa chiều cao mở | Điện | Kích thước máy |
(kN) | Bàn | giữa nơi ở | (L x W x H) | |||||
40T / 2200 | 400 | 2200 | 1775 | 250 | 100 | 320 | 5.5 | 2300 x 1500 x 2000 |
40T / 2500 | 400 | 2500 | 1975 | 250 | 100 | 320 | 5.5 | 2600 x 1500 x 2000 |
63T / 2500 | 630 | 2500 | 2095 | 250 | 120 | 360 | 5.5 | 2600 x 1600 x 2300 |
63T / 3200 | 630 | 3200 | 2570 | 250 | 120 | 360 | 5.5 | 3300 x 1600 x 2300 |
80T / 3200 | 800 | 3200 | 2565 | 320 | 120 | 360 | 7.5 | 3300 x 1700 x 2300 |
80T / 4000 | 800 | 4000 | 3165 | 320 | 120 | 360 | 7.5 | 4100 x 1700 x 2300 |
100T / 3200 | 1000 | 3200 | 2560 | 320 | 120 | 360 | 7.5 | 3300 x 1800 x 2400 |
100T / 4000 | 1000 | 4000 | 3160 | 320 | 120 | 360 | 7.5 | 4100 x 1800 x 2400 |
125T / 3200 | 1250 | 3200 | 2550 | 320 | 120 | 360 | 7.5 | 3250 x 1920 x 2450 |
125T / 4000 | 1250 | 4000 | 3450 | 320 | 120 | 360 | 7.5 | 4000 x 1920 x 2500 |
160T / 3200 | 1600 | 3200 | 2540 | 320 | 180 | 440 | 11 | 3300 x 1600 x 2600 |
160T / 4000 | 1600 | 4000 | 3140 | 320 | 180 | 440 | 11 | 4100 x 2000 x 2600 |
160T / 6000 | 1600 | 6000 | 4740 | 320 | 180 | 440 | 11 | 6100 x 2000 x 2600 |
200T / 3200 | 2000 | 3200 | 2540 | 320 | 250 | 530 | 11 | 3300 x 2100 x 2800 |
200T / 4000 | 2000 | 4000 | 3140 | 320 | 250 | 530 | 15 | 4100 x 2100 x 2900 |
200T / 5000 | 2000 | 5000 | 3940 | 320 | 250 | 530 | 15 | 5100 x 2100 x 3000 |
250T / 4000 | 2500 | 4000 | 3120 | 400 | 250 | 560 | 18.5 | 4100 x 2200 x 3500 |
250T / 5000 | 2500 | 5000 | 3920 | 400 | 250 | 560 | 18.5 | 5100 x 2200 x 3500 |
250T / 6000 | 2500 | 6000 | 4720 | 400 | 250 | 560 | 18.5 | 6100 x 2200 x 3500 |
300T / 5000 | 3000 | 5000 | 3910 | 400 | 250 | 560 | 22 | 5100 x 2600 x 4000 |
300T / 6000 | 3000 | 6000 | 4710 | 400 | 250 | 560 | 22 | 6100 x 2600 x 4000 |
300T / 7000 | 3000 | 7000 | 5620 | 400 | 250 | 560 | 22 | 7100 x 2600 x 4400 |
320T / 7000 | 3200 | 7000 | 5620 | 400 | 250 | 560 | 22 | 7100 x 2600 x 4400 |
350T / 6000 | 3500 | 6000 | 5100 | 400 | 250 | 560 | 30 | 6100 x 2600 x 4200 |
350T / 7000 | 3500 | 7000 | 5620 | 400 | 250 | 560 | 30 | 7100 x 2600 x 4500 |
400T / 4000 | 4000 | 4000 | 3100 | 400 | 300 | 620 | 30 | 4100 x 2700 x 3800 |
400T / 6000 | 4000 | 6000 | 4280 | 400 | 320 | 620 | 30 | 6100 x 2800 x 4200 |
500T / 5000 | 5000 | 5000 | 4100 | 400 | 320 | 630 | 37 | 5100 x 3000 x 4400 |
500T / 6000 | 5000 | 6000 | 4820 | 400 | 320 | 630 | 37 | 6100 x 3000 x 4700 |
500T / 7000 | 5000 | 7000 | 5620 | 400 | 320 | 630 | 37 | 7100 x 3000 x 4900 |
600T / 6000 | 6000 | 6000 | 4820 | 400 | 320 | 630 | 45 | 6100 x 2965 x 4700 |
600T / 7000 | 6000 | 7000 | 5620 | 400 | 320 | 630 | 45 | 7100 x 2965 x 4900 |
Chi tiết nhanh
trạng thái: Còn mới
Nơi sản xuất: An Huy, Trung Quốc (lục địa)
Thương hiệu: ACCURL
Loại máy: Báo chí phanh
Nguyên liệu: Thép Bar
Vật liệu / kim loại chế biến: Thép Carbon
Điện: thủy lực
Tự động hóa: Tự động
Dịch vụ bổ sung: Cắt theo chiều dài
Cấp giấy chứng nhận: CE
Dịch vụ sau bán hàng cung cấp: Kỹ sư có sẵn cho các máy móc dịch vụ ở nước ngoài
Tên: phanh ép thủy lực
Màu sắc: Tùy chỉnh
Loại: Công cụ uốn thủy lực
Tên sản phẩm: CNC PRESS BRAKE
Sử dụng: Tấm kim loại uốn
Tài liệu: Stainess Steel
Bảo hành: 2 năm
Từ khóa: estun e20 controller
Ứng dụng: Dự án xây dựng
